Система диагностики двигателей внутреннего сгорания

Вернуться к началу "Техническая диагностика дизелей (DDS)"

Основы рабочего процесса двигателей

Современные двигатели внутреннего сгорания – высокоэкономичные, форсированные машины.  Их высокие технические характеристики зависят от качества процесса сгорания топлива в цилиндрах.

Постоянный мониторинг процесса сгорания позволяет поддерживать двигатель в наилучшем техническом состоянии при наименьших затратах.

Что Вам дает система мониторинга?

  • Рекомендации системы позволяют настраивать двигатель на наивысшую мощность, экономичность или наименьшие выбросы продуктов сгорания.
  • Система защиты двигателя по динамической и тепловой перегрузке предотвращает аварийные остановки и ремонты двигателя.
  • Постоянное отслеживание изменений параметров рабочего процесса позволяет планировать необходимые ремонты.

Описание параметров рабочего процесса двигателя

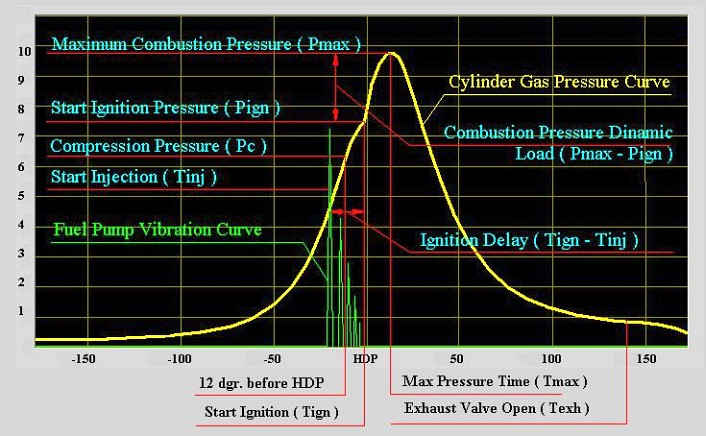

Рисунок 2.1

Что измеряет Система?

Система измеряет 3 основных процесса (Рис 2.1):

  • Положение коленчатого вала
  • Давление в цилиндрах двигателя
  • Вибрацию топливной аппаратуры

Что Система рассчитывает?

Система рассчитывает основные параметры рабочего процесса двигателя:

Параметр  Обозначение Единица измерения
Обороты двигателя RPM 1/sec
Среднее индикаторное давление Pind Mpa
Мощность цилиндров и двигателя Nind kWt
Мах давление сгорания Pmax MPa
Давление конца сжатия Pc MPa
Начало впрыска Tinj dgr
Начало сгорания Pign/Tign MPa/dgr

Как система переводит давление сгорания в рекомендации и предупреждения?

  • Измерительная часть производит замеры давление внутри цилиндров (Рис 2.1)
  • Расчетная часть переводит измеренное давление в параметры рабочего процесса (Таблица 2.1, колонка 1)
  • Аналитическая часть сравнивает текущие значения параметров с предельными величинами (Таблица 2.1,
    колонка 2)
  • Система сообщений выбирает необходимые рекомендации и предупреждения и посылает их на экран, в базу данных или аналоговую предупредительную сигнализацию (Таблица 2.1, колонка 4)

Таблица 2.1: Примеры рекомендаций и предупреждений

Параметр (Символ) Выше (+) Ниже (-) Предела Текущее Состояние Рекомендация Последствия
1 2 3 4 5
Мощность (Nind) + Двигатель Перегружен Снизить Нагрузку Аварийный Стоп

Мощность цилиндра (Nind) + Цилиндр Перегружен Уменьшить цикловую подачу топлива в цилиндр Аварийный Стоп
  + / - Нарушено распределение мощности по цилиндрам Настроить цикловую подачу топлива в цилиндры Двигатель недогружен.Повышенная вибрация

Обороты  (RPM) + Разнос Двигателя  Снизить Обороты Аварийный Стоп
  - Перегрузка Двигателя по  сопротивлению Снизить Нагрузку Аварийный Стоп

Среднее Индикаторн. давление (Pind) - Плохое качество процесса сгорания Требуется настройка или ремонт цилиндра Повышенный расход топлива

Максимальное
Давление Сгорания (Pmax)
+ Повышенная динамическая нагрузка Позже впрыск Поломка крышки цилиндра
  -   Раньше впрыск Повышенный расход топлива

Давление Сжатия (Pc) - Неплотность цилиндра Ремонт цилиндра Повышенный расход топлива
  - Неисправность системы наддува Обслуживание или ремонт системы наддува Перегрев двигателя

Динамическое давление (Pmax - Pign) + Повышенная динамическая нагрузка Позже впрыск Поломка коленчатого вала

Задержка сгорания  (Tign - Tinj) + Плохое топливо. Износ топливной аппаратуры Ремонт топливной аппаратуры Повышенный расход топлива
